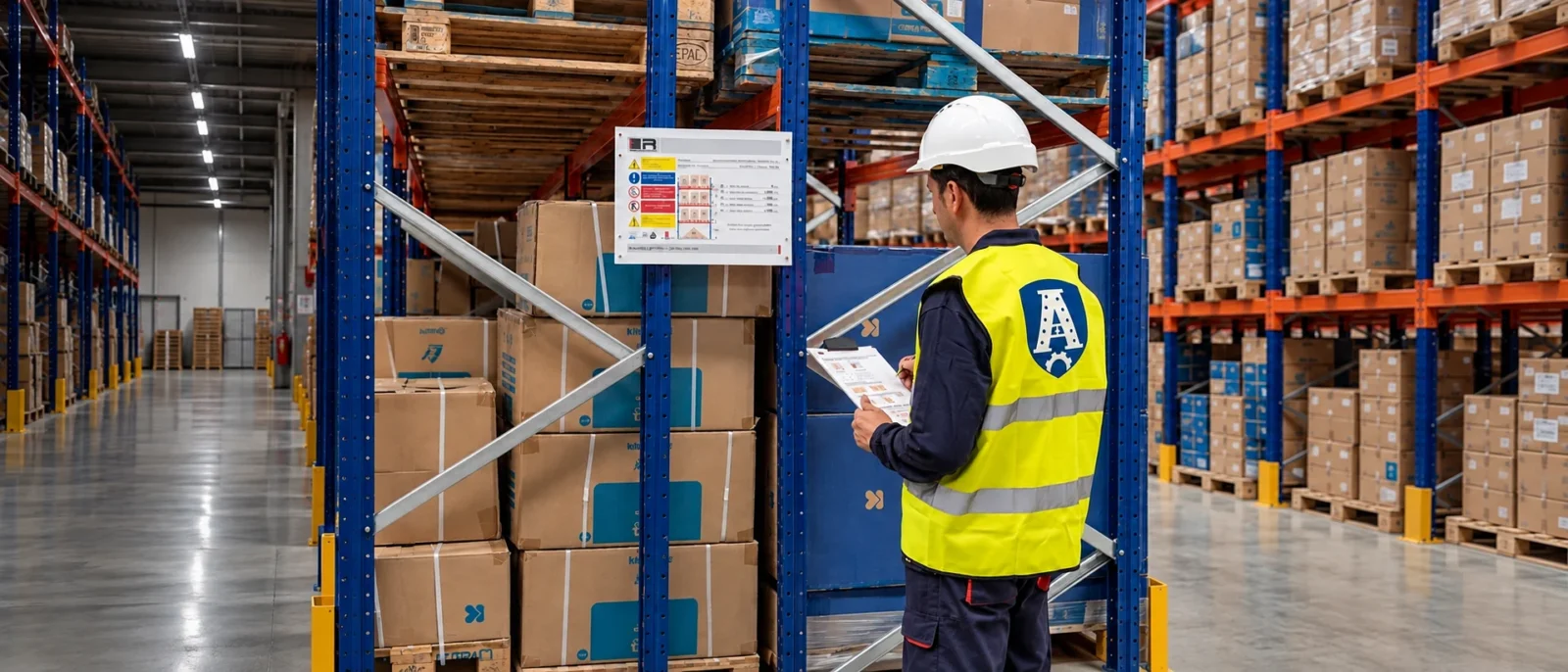

Respuesta corta: el cartel de carga máxima —en la UNE-EN 15635, la placa de características— debe indicar la carga máxima por nivel y por módulo, la distancia del suelo al primer nivel y entre niveles, el fabricante o instalador y la fecha, con la advertencia de no modificar la configuración sin recalcular. Se coloca en cada alineación, en un punto visible desde el pasillo, normalmente en la cabecera.
Cartel de carga máxima y placa de características: ¿es lo mismo?
En el almacén se le llama de muchas formas —cartel de carga, señal de carga máxima, placa de carga—, pero la norma técnica habla de placa de características. Es el rótulo que traduce el cálculo de la estantería a una instrucción que el carretillero puede leer antes de cargar. Si necesita que alguien estudie la capacidad y emita la placa de una instalación que no la tiene, ese servicio está en placas de características de estanterías; este artículo se centra en qué debe leerse en el cartel y dónde ponerlo.
Qué debe indicar el cartel
| Dato | Por qué importa |
|---|---|
| Carga máxima por nivel | Es lo que admite cada pareja de largueros con la forma de apoyo prevista en el cálculo; superarla puede deformar el larguero o su enganche. |
| Carga máxima por módulo | Es el total que admite el módulo entre dos bastidores. No siempre coincide con la suma de los niveles: puede ser menor. |
| Distancia del suelo al primer nivel y entre niveles | La capacidad del puntal depende de esas distancias. Si se mueve un larguero, las cifras del cartel dejan de valer. |
| Fabricante o instalador y fecha | Permiten identificar el sistema y localizar su documentación. |
| Advertencia de no modificar sin recalcular | Recuerda que la capacidad es la de la configuración que figura en el cartel, no la de cualquier otra. |
Es habitual que el cartel incluya además un esquema de la configuración o el tipo de unidad de carga previsto, como el palé con el que se calculó.
Dónde colocarlo
- Al menos uno por alineación; si una alineación tiene módulos con configuraciones distintas, cada configuración necesita sus datos.
- En la cabecera de la alineación o en el punto por el que entra la carretilla, visible desde el pasillo.
- A una altura que se lea sin subir ni retirar nada, sin que lo tapen la mercancía, las protecciones o la señalización.
- Bien fijado y legible: un cartel suelto, sucio o borrado equivale a no tenerlo.
Estanterías de carga manual y entreplantas
En estanterías de carga manual —picking, archivo, recambios— la lógica es la misma: quien carga debe saber cuánto admite cada nivel o balda. En una entreplanta, la placa indica la carga admisible por metro cuadrado del forjado, y cambiar el uso (por ejemplo, de archivo a palés) exige revisar la estructura.
Qué hacer si el cartel falta, no se lee o no coincide
Es una de las incidencias que más aparecen en una inspección. Mientras se resuelve, no conviene aumentar cargas ni cambiar niveles. Lo siguiente es recuperar la documentación del fabricante o del instalador; si no existe, se estudia la capacidad de la configuración real conforme a la UNE-EN 15512 con hipótesis conservadoras, y el resultado puede ser inferior al que se venía asumiendo. En cómo calcular la carga máxima de una estantería explicamos de qué depende esa cifra.
Cómo encaja en la revisión periódica
El PRSES comprueba en cada revisión que hay un cartel visible por alineación, que las cargas son coherentes con lo que se almacena y que las distancias entre niveles son las del cartel. Son puntos del checklist de revisión de estanterías, descargable en PDF, y forman parte de las funciones descritas en la guía del PRSES. El marco normativo completo está en normativa de estanterías industriales.
Preguntas frecuentes
¿Es obligatorio el cartel de carga máxima en las estanterías?
La UNE-EN 15635 lo concreta como requisito de la instalación (la placa de características), y el RD 1215/1997 exige que los equipos de trabajo lleven las advertencias necesarias para su uso seguro. Su ausencia se refleja como no conformidad en la inspección.
¿Puedo hacer yo el cartel con la carga que creo que aguanta?
No. Los datos del cartel deben salir de la documentación del fabricante o, si no existe, de un estudio de la capacidad de la configuración real. Un cartel con cifras supuestas da una falsa seguridad.
¿Qué pasa con el cartel si cambio la altura de un nivel?
Deja de ser válido. La capacidad del puntal depende de la distancia entre niveles, así que cualquier cambio de configuración exige revisar la capacidad y actualizar el cartel antes de cargar.
¿Dónde se coloca el cartel de carga máxima?
En cada alineación, en un punto visible desde el pasillo —normalmente la cabecera— y a una altura que se lea sin dificultad, sin que lo tapen la mercancía, las protecciones u otra señalización.
Si sus estanterías no tienen cartel, se han modificado o no sabe si las cifras siguen valiendo, cuéntenos qué instalación tiene y le decimos qué estudio hace falta.
