Placas de características y capacidad de carga

Qué es la placa de características

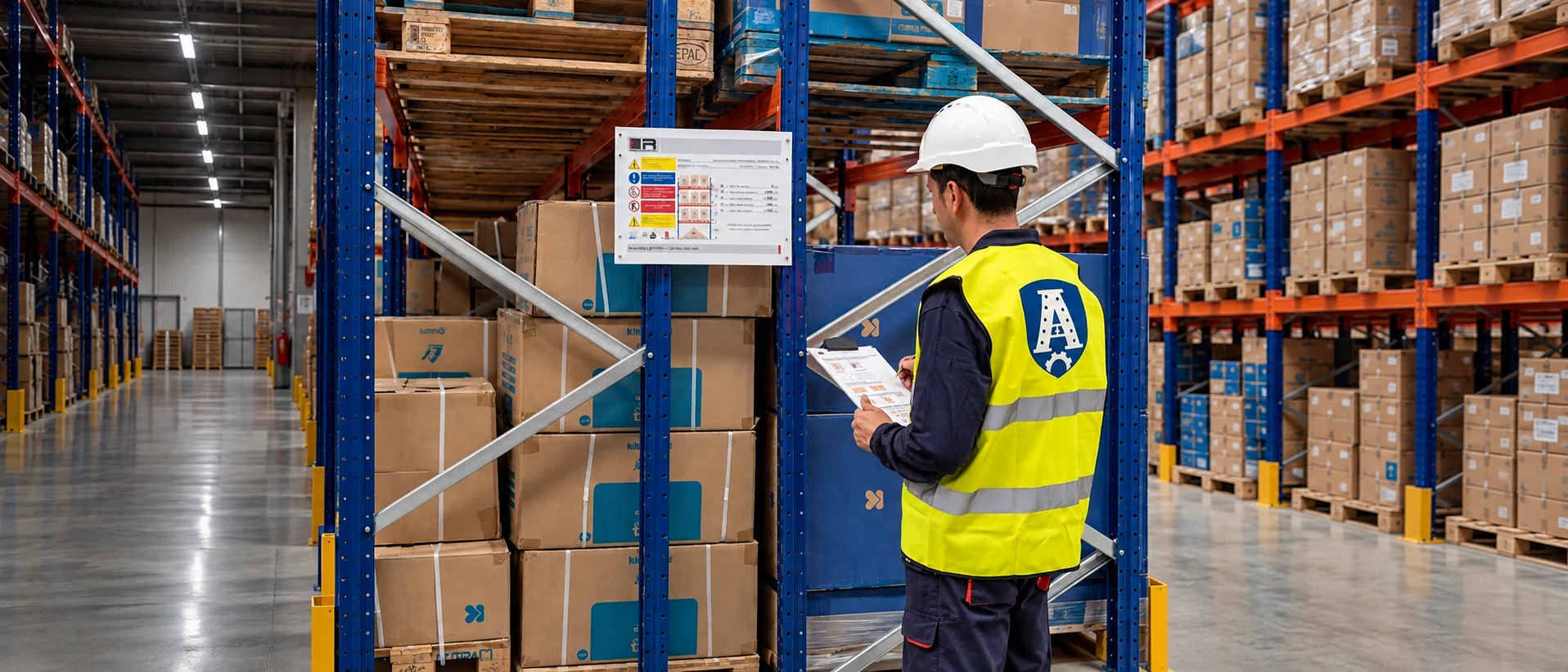

Es el rótulo que indica, por alineación, la carga máxima por nivel y por módulo, la distancia entre niveles y desde el suelo al primer nivel, el instalador y la fecha, con la advertencia de no modificar la configuración sin recalcular. Es la instrucción de seguridad que ve el carretillero antes de cargar y lo primero que comprueba una inspección.

Para qué situaciones sirve

• Instalaciones sin placa o con placas ilegibles.
• Alineaciones cuya configuración (altura de largueros, número de niveles) ya no coincide con la placa.
• Estanterías de fabricante desaparecido o sin documentación técnica.
• Cambio de tipo de palé o de forma de apoyo de la carga.
• Tras un traslado o una reconfiguración.

Qué incluye

• Identificación del sistema: sección, espesor y perforación del puntal, enganche del larguero, diagonales y arriostrados.
• Medición de la configuración real: distancias entre niveles y desde el suelo, longitud de módulos, tipo de carga.
• Documentación de la capacidad admisible por nivel y por módulo a partir de la documentación del fabricante cuando existe o, en su defecto, de un estudio de la configuración conforme a la UNE-EN 15512.
• Fabricación e instalación de placas por alineación, a altura visible.

Qué información necesitamos

Cómo se planifica

Qué documentación corresponde

• Documento de capacidad. Memoria con los datos medidos, el criterio aplicado y las cargas admisibles por nivel y módulo.
• Placas instaladas. Una por alineación, con el contenido previsto por la norma.
• Registro. Copia para el libro de registro del PRSES y para el informe de inspección.

Condiciones y límites

• La placa refleja la capacidad de la configuración medida; cualquier cambio posterior de niveles o de carga exige revisarla.
• En sistemas sin documentación, la capacidad se estudia con hipótesis conservadoras y puede resultar inferior a la que el usuario venía asumiendo.
• La placa documenta la capacidad; no acredita por sí sola que la instalación cumpla otros requisitos (estado de los elementos, anclajes, protecciones), que se comprueban en la inspección.
• Cuando el estado de la instalación o la falta de datos lo impiden, se indica qué estudio adicional haría falta antes de emitir la placa.
